架空远传型故障指示器

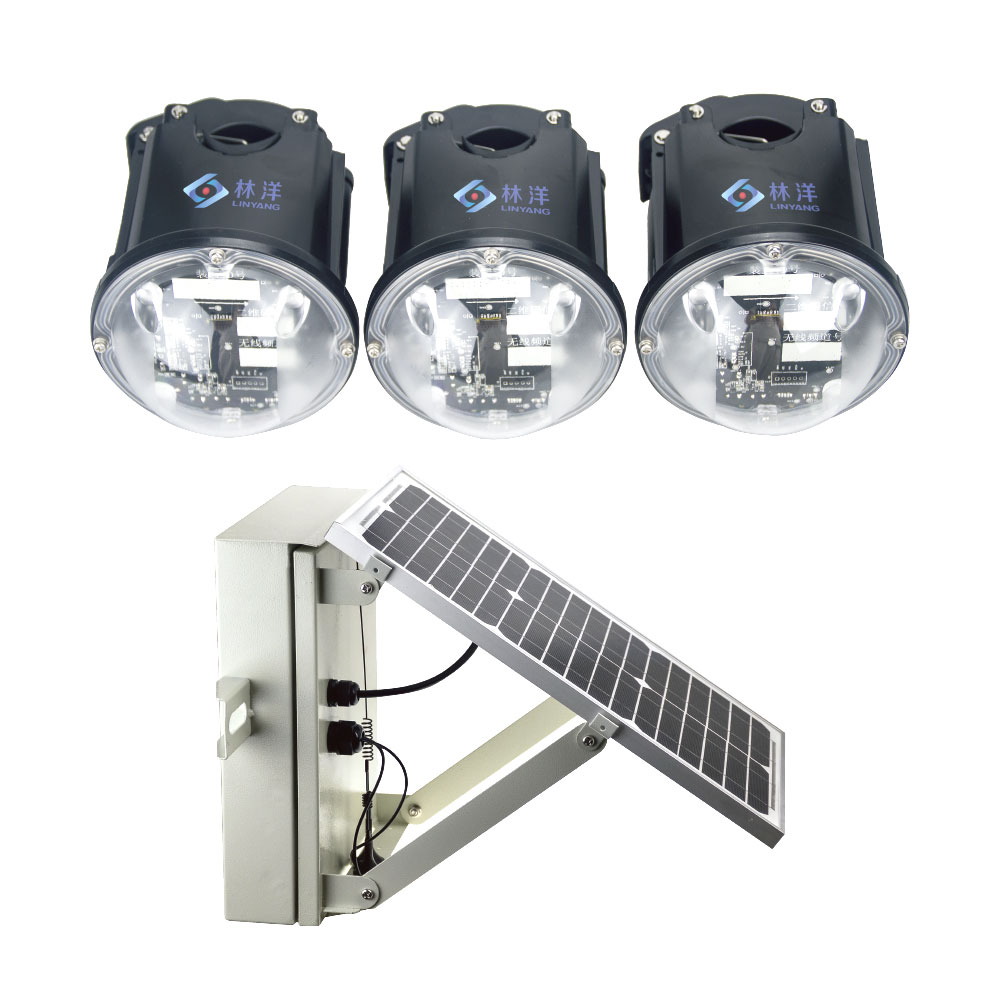

架空暂态特征型远传故障指示器由3个收罗单元、1个汇集单元以及嵌入式软件系统组成，安装于架空配电线路、电力环网柜及分支箱上。

具有遥信、遥测的“二遥”功效，收罗单元实时监测配网线路负荷电流、故障电流、对地电场及接地基准等数据，对这些数据进行加工处置、研判故障类型并就地进行故障告警，并通过无线方式与汇集单元连接；汇集单元将收罗的数据、分析的故障信息上传主站系统，并接受主站对时、信息召测、参数设置、远程升级等。

线路正常运行时，完成对线路的负荷监测，当线路发生故障时就地指示翻牌、闪烁发光，同时将信息通过通信终端上传至主站系统。该产物可资助巡线人员迅速查找到故障点，缩短停电时间，提高供电可靠性。

主要特点

可靠性强，收罗单元和汇集单元接纳IP67防护和免维护设计，收罗单元接纳超低功耗设计，和无线通信优化，在线路停电（失去取电）状态下可连续运行8年；汇集单元与太阳能电池板一体化设计，重量更轻、体积更小，同时接纳大容量锂电池，没有光照的情况下续航15天。
功效齐全，实现通例二遥故障指示器的尺度功效，与调治中心双向通讯，并及时将故障信息发送给检修人员。
实时性好，收罗单元将实时收罗的数据上送汇集单元，汇集单元一方面存储实时数据，同时将实时数据上送调治主站系统。

技术参数

收罗单元技术参数：

参数名称	参数值
接地故障检测要领	暂态特征法、外施信号法（需配置外施信号发生装置）
行动误差	短路故障报警启动误差≦±10%，崎岖温运行环境下启动误差≦±10%
负荷电流采样精度	1)负荷电流为0A～100A时，丈量误差为±3A
负荷电流采样精度	2)负荷电流为100A～600A时，丈量误差为±3%
短路故障最小识别时间	≦40mS
接地故障最小识别电流	≦10A
重合闸最小识别时间	0.2S
报警方式	翻牌和闪光
复位方式	上电复位、定时复位
上电复位时间	≤5min
定时复位时间误差	≤±1%（2～48h）
收罗单元平均功耗	静态功耗≦40μA
收罗单元低电量报警	翻牌锁死，误差≤±2%
收罗单元电池容量及带电能力	≥2Ah（凭据地方尺度配置）。电池单独供电时，最小事情电流≤40?A。电池连续事情时间大于8年，且闪光报警≥2000小时，翻牌报警≥2000次
TA取电能力	线路负荷电流为≥10A时，TA取电5S内能全功效事情
卡线握力	1)蒙受≥50N沿导线偏向的横向拉力
卡线握力	2)蒙受≥8倍自重的向下拉力
适用导线截面	35～240mm2
使用寿命	可连续运行8年以上
净重量	≤1kg
防护品级	IP68
安装方式	架空线路户外带电安装

汇集单元技术参数：

参数名称	参数值
额定事情电压	DC6V或DC12V可选
接入容量	3条线路（每条线路3只）收罗单元接入要求，可扩展至6路接入
守时精度	≤2S/24h
平均无故障时间（MTBF）	＞70000h，年可用率≥99.99%
通信方式	与主站无线�？樗蛲ㄐ�，�？榧嫒�4G/3G/2G
通讯事情模式	实时在线+定时在线模式
收罗单元与汇集单元通信	微功率无线通信距离≥50米
汇集单元电源	1)太阳能板容量≥15VA（凭据地方尺度配置）
汇集单元电源	2)后备电池容量≥8Ah（凭据地方尺度配置）
防护品级	电杆安装IP55
汇集单元正常运行功耗	≦0.2VA
外形尺寸（H×W×L）	388×366×368mm
安装方式	电杆抱箍牢固式
