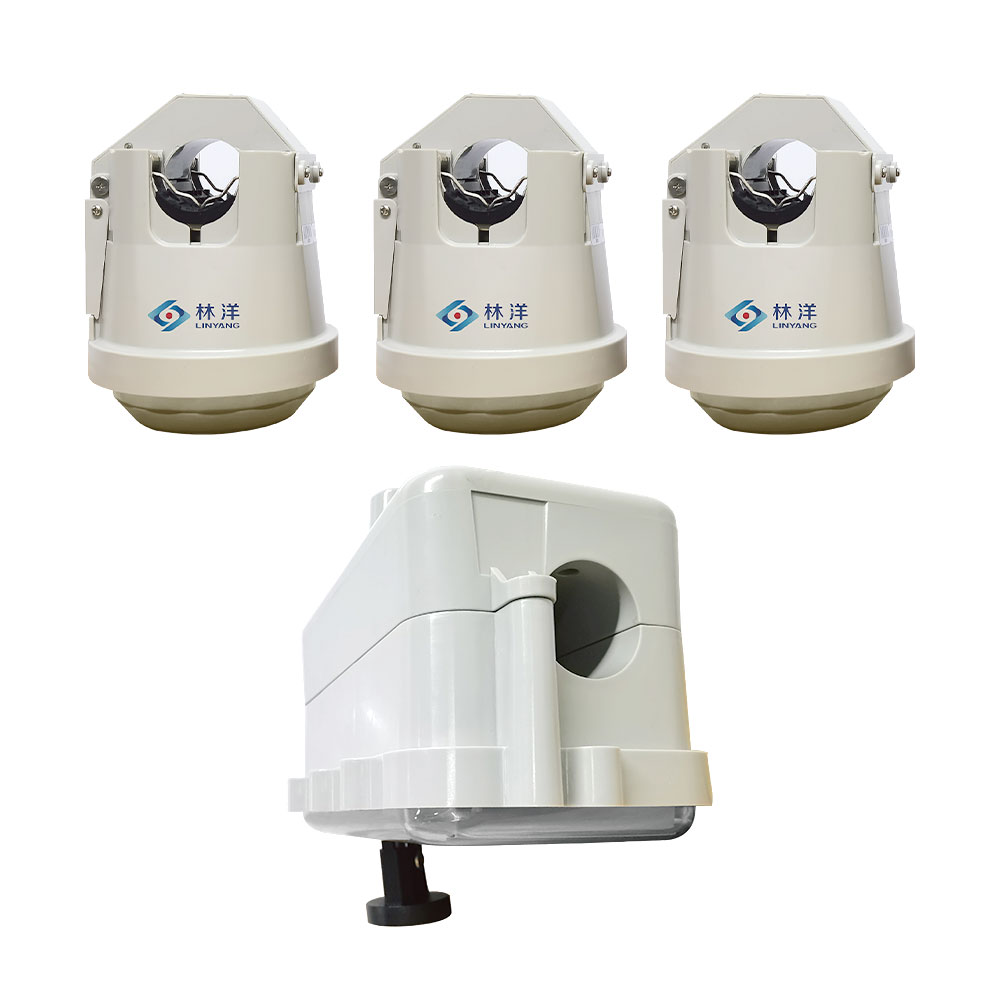

高精度暂态录波型故障指示器

高精度故障指示器是今年会官网登录入口借鉴国内外相关产物技术优点，在原有故障指示器产物的基础上进行了深入研究后，开发出国内领先的一种综合故障监测定位解决方案。解决了传统故障指示器单相接地故障判断准确度低及故障信息不行溯源的难题，综合运用无线通信、信息网络及新质料等现代科学生长的新技术而研制出来的一套电场启动高精度型故障定位装置。

收罗单元（小电流自取电、高速录波），≥3A小电流自取电技术，进入全功效状态，实时在线稳定运行；接纳先进电子式电流互感器，线路电流丈量精度±1%；智能触发，捕捉小电流接地故障瞬间暂态波形信号，每周波256点；精准对时，同步实现三相电流、对地电场波形收罗�；慵ピ�，高可靠电源系统，太阳能和免维护蓄电池主备供电；每30分钟同步一次即可保证三相同步精度(≤30μs)；三相合成获取暂态零序电流，实现接地故障精准检测、定位；GPS高精度(1us)授时，获得精确绝对时标

主要应用

短路故障定位：当线路发生短路故障时，故障点前的故障指示器可以准确检测到线路的特征，凭据短路过流突变法和过流速断法迅速判定故障，故障点后的故障指示器不行动，从而完成短路故障定位。
接地故障定位：收罗单元实时监测线路的电流和电场波形，当发生接地故障时，能捕捉线路上微小的特征变化，并生存故障时刻的的波形数据，汇集单元凭据相似性算法进行当地判别，也可以将波形数据上传至主站分析判别，实现接地故障的定位。
故障指示，检测出故障后，收罗单元上红色LED灯以5s的频率闪烁，方便维护人员查找故障点，故障复归后，故障指示器LED灯自动停止闪烁。

主要特点

采样精度高：高精度、高采样率的收罗电路与先进的模拟量采样算法保证了线路上负荷数据准确性。
取电能力强：应用新质料和创新电源管理技术。
装置功耗低：接纳超低功耗的硬件设计方案，且对法式进行低功耗优化设计。
智能化故障检测，杜绝误动、拒动：可准确检测相间短路故障，同时支持自适应两种短路故障判断模式；可区分永久性故障和瞬时性故障；具有先进的防误动设计。
设备免维护设计：挂线后自主运行，免维护设计，须要时可修改运行参数或软件升级。
带电装卸、宁静便利：优异的结构设计，可带电拆装，宁静方便。

技术参数

收罗单元技术参数：

参数名称	参数值
接地故障检测要领	暂态录波法
行动误差	短路故障报警启动误差≦±10%，崎岖温运行环境下启动误差≦±10%
短路故障最小识别时间	≦40mS
重合闸最小识别时间	0.2S
报警方式	闪光
定时复位时间误差	≤±1%（2～48h）
收罗单元平均功耗	静态功耗≦80μA
收罗单元三相时间同步误差	≤30μS
故指录波启动条件	电流突变、相电场强度突变等，可实现同组触发、阈值可设。
每周波采样点	≥256点
录波稳态误差	0A～300A时，≤±3A。
录波稳态误差	300A～600A时，≤±1%
录波暂态误差	≤10%
启动时间误差	≤20mS
三相时标误差	≤100μS
录波范围	≥启动前4个周波、启动后8个周波
收罗单元电池容量及带电能力	≥8.5Ah（凭据地方尺度配置）。非充电电池单独供电时，最小事情电流≤80?A。电池连续事情时间大于8年，且闪光报警≥2000小时
TA取电能力	线路负荷电流为≥5A时，TA取电5S内能全功效事情
卡线握力	1)蒙受≥50N沿导线偏向的横向拉力
卡线握力	2)蒙受≥8倍自重的向下拉力
适用导线截面	35～240mm²
净重量	≤1kg
防护品级	IP68
安装方式	架空线路户外带电安装

汇集单元技术参数：

参数名称	指标
额定事情电压	DC12V
接入容量	3只收罗单元
守时精度	≤2S/24h
平均无故障时间（MTBF）	＞70000h
通信方式	与主站无线�？樗蛲ㄐ�，�？榧嫒�4G/3G/2G
收罗单元与汇集单元通信	微功率无线通信距离≥50米
汇集单元电源	1)太阳能板容量≥15VA（凭据地方尺度配置）
汇集单元电源	2)后备电池容量≥8Ah（凭据地方尺度配置）
数据存储	1)循环存储每组收罗单元31天的电流、相电场强度定点数据、64条故障事件记录和64次故障录波数据，且断电可生存，定点数据牢固为1天96个点。
	2)支持收罗单元和汇集单元参数的存储及修改，断电可生存。
	3)具备日志记录及远程查询召录功效。
防护品级	电杆安装IP55
汇集单元正常运行功耗	≦0.2VA
安装方式	电杆牢固式
